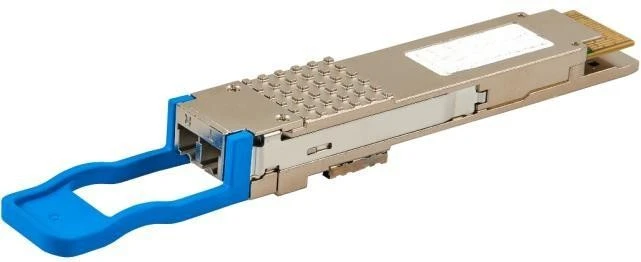

400G QSFP56-DD Transceiver

Kecepatan data hingga 53,125Gbps per saluran

modulasi PAM4

Mendukung antarmuka listrik 400GAUI-8

Array VCSEL 850nm dan array PD terintegrasi

Optik wadah konektor MPO16 tunggal

kompatibel dengan antarmuka

Fungsi DDM diimplementasikan

Faktor bentuk QSFP-DD hot-pluggable

Konsumsi daya maksimum 8W

Catu daya tunggal plus 3.3V

Jangkau hingga 70m di MMF(OM3)

Jangkau hingga 100m di MMF(OM4)

Sesuai dengan ROHS2.0

Bantalan		L gic	S nbol	Keterangan	Steker Urutanηceq	Catatan
1			GND	Tanah	lB	1
2		CML	Tx2n	Pemancar Membalikkan Data yang saya masukkan	3B
3		CML-I	Tx2p	Input Data Non-Terbalik Pemancar	3B
4			GND	Tanah	lB	1
5		CML-I	Tx4n	Pemancar Input Data Terbalik	3B
6		CML-I	Tx4p	Input Data Non-Terbalik Pemancar	3B
7			GND	Tanah	lB	1
8		LVTTL -I	ModSell	Pilih Modul	3B
9		LVTTL -I	Setel ulangL	Modul e Atur Ulang	3B
10			VccRx	ditambah 3 .3V Power suppl y Receiver	2B	2
11		LVCMOS - 0	SCL	2 -jam antarmuka serial kabel	3B
12		LVCMOS - O	SDA	2 -data antarmuka serial kabel	3B
13			GND	Tanah	lB	1
14		CML-0	Rx3p	Penerima Keluaran Data Tidak Terbalik	3B
15		CML-0	Rx3n	Keluaran Data Terbalik Penerima	3B
16			GND	Tanah	lB	1
17		CML-0	Rxlp	Keluaran Data Penerima Non-Terbalik	3B
18		CML-0	Rxln	Keluaran Data Terbalik Penerima	3B
19			GND	Tanah	1B	1
20			GND	Tanah	1B	1
21		CML-0	Rx2n	Keluaran Data Terbalik Penerima	3B
22		CML-0	Rx2p	Keluaran Data Tidak Terbalik Penerima	3B
23			GND	Tanah	lB	1
24		CML-0	Rx4n	Keluaran Data Terbalik Penerima	3B
25		CML-0	Rx4p	Keluaran Data Penerima Non-Terbalik.	3B
26			GND	Tanah	lB	1
27		LVTTL -0	Mod PrsL	Modul Hadir	3B
28		LVTTL-0	IntL	Mengganggu	3B
29			VccTx	ditambah 3 . Pemancar catu daya 3V	2B	2
30			Vccl	ditambah catu daya 3 .3V	2B	2
31		LVTTL-I	Mode LP	Mode Daya Rendah;	3B
32			GND	Tanah	1B	1
33		CML-I	Tx3p	Input Data Non-Inve rted Pemancar	3B
34		CML-I	Tx3n	Pemancar Input Data Terbalik	3B
35			GND	Tanah	lB	1
36		CML-I	Txlp	Mentransmisikan Input Data Non-Terbalik	3B
37		CML-I	Txn	Pemancar Membalikkan Data yang saya masukkan	3B
38			GND	Tanah	lB	1
	39		GND	Gr dan	la		1
	40	CML-I	Tx6n	Pemancar Input Data Terbalik	3A
	41	CML-I	Tx6p	Input Data Non-Terbalik Pemancar	3A
	42		GND	Tanah	la		1
	43	CML-I	Tx8n	Pemancar Input Data Terbalik	3A
	44	CML-I	Tx8p	Input Data Non-Terbalik Pemancar	3A
	45		GND	Tanah	la		1
	46		Disimpan	Untuk penggunaan masa depan	3A		3
	47		VSL	khusus Vendor 1	3A		3
	48		VccRxl	Catu Daya 3.3V	2A		2
	49		VS2	Modul Khusus Vendor 2	3A		3
	50		VS3	Modul Khusus Vendor 3	3A		3
	51		GND	Tanah	la		1
	52	CML-0	Rx7p	Terima Keluaran Data Tidak Terbalik	3A
	53	CML-0	Rx7n	Keluaran Data Terbalik Penerima	3A
	54		GND	Tanah	la		1
	55	CML-0	Rx5p	Keluaran Data Non-Terbalik Penerima	3A
	56	CML-0	Rx5n	Keluaran Data Terbalik Penerima	3A
	57		GND	Gr dan	la		1
	58		GND	Gr dan	la		1
	59	CML-0	Rx6n	Output Data penerima dialihkan	3A
	60	CML-0	Rx6p	Keluaran Data Non-Terbalik Penerima	3A
	61		GND	Tanah	la		1
	62	CML-0	Rx8n	Keluaran Data Terbalik Penerima	3A
	63	CML 0	Rx8p	Keluaran Data Penerima Non-Terbalik	3A
	64		GND	Tanah	la		1
	65		NC	Tidak terhubung	3A		3
	66		Disimpan	Untuk penggunaan masa depan	3A		3
	67		VccTxl	Pasokan 3.3V p wer	2A		2
	68		Vcc2	Pasokan 3.3V p wer	2A		2
	69	LVTTL-I	ePPS	Referensi Protokol Waktu Presisi (PTP). masukan jam	3A		3
	70		GND	Tanah	la		1
	71	CML-I	Tx7p	Input Data Non-Terbalik Pemancar	3A
	72	CML-I	Tx7n	Pemancar Input Data Terbalik	3A
	73		GND	Gr dan	la		1
	74	CML-I	Tx5p	Pemancar Input Data Tidak Terbalik	3A
	75	CML-I	Tx5n	Pemancar Input Data Terbalik	3A
	76		GND	Tanah	la		1
	Catatan 1: QSFP-DD menggunakan landasan bersama (GND) untuk semua sinyal dan suplai (daya). Semuanya umum dalam modul QSFP-DD dan semua voltase modul direferensikan ke ial yang kuat ini kecuali dinyatakan lain. Hubungkan ini langsung ke papan host signal- common gr und plane . Catatan 2: VccRx , VccRxl, Vccl, Vcc2, VccTx dan VccTxl harus diterapkan secara bersamaan . Persyaratan yang ditentukan untuk sisi host dari Host Card Edge Connect r tercantum dalam Tabel 7. VccRx , VccRxl , Vccl , Vcc2 , VccTx dan VccTxl dapat dihubungkan secara internal di dalam modul dalam kombinasi apa pun . Konektor Vcc pi masing-masing diberi peringkat untuk arus maksimum 1000 mA. Catatan 3: Semua pin Vend r Specific , Reserved , N Connect dan ePPS (jika tidak digunakan) dapat diakhiri dengan 50 Ohm ke ground pada hari pertama. Pad 65 (No Connect) harus dibiarkan tidak terhubung di dalam modul. Vend r specific dan Reserved pads harus memiliki impedansi terhadap GND yang lebih besar dari 10 kOhms dan kurang dari 100 pF . Catatan 4: Plug Sequence menentukan urutan penyambungan konektor host dan modul. Urutannya adalah lA, 2A, 3A, lB, 2B, 3B. (lihat Gambar 2 fr pad l kation) urutan kontak A akan dibuat, lalu hancurkan c ntact dengan bantalan QSFP-DD tambahan. Urutan lA,lB akan Kemudian terjadi serentak , diikuti oleh 2A,2B, diikuti oleh 3A,3B .
