Modul transceiver serat CWDM SFP 160km 1250M
Gambaran umum
Transceiver terdiri dari lima bagian: driver LD, amplifier pembatas, monitor diagnostik digital, laser CWDM DFB, dan foto-detektor APD. Data modul terhubung hingga 160 km dalam serat mode tunggal 9/125um.
Output optik dapat dinonaktifkan oleh input tingkat tinggi logika TTL dari Tx Disable, dan sistem juga dapat menonaktifkan modul melalui I2C. Tx Fault disediakan untuk menunjukkan bahwa degradasi laser. Keluaran sinyal hilang (LOS) disediakan untuk menunjukkan hilangnya sinyal optik masukan penerima atau status tautan dengan mitra. Sistem juga bisa mendapatkan informasi LOS (atau Link)/Disable/Fault melalui akses register I2C.
Tipe model | CWDM-SFP-1.25G-YR | Merek | HTF |
Enkapsulasi | SFP | Kecepatan Data | 1250Mbs |
Panjang gelombang | 1270-1610 (nm) | Mencapai | 160KM |
Antarmuka | LC dupleks | Protokol | SFF-8472 MSA Compliant |
Protokol | Sesuai MSA | Komponen Optik | DFB CWDM |
Jenis Kabel | SMF（9/125µm） | Dukungan DDM | Iya |
Tx kekuatan | 1~6dBm | Rx Sens | & lt;-33dBm |
Daftar Panjang Gelombang HTSF-C1GxxYx:
Panjang gelombang | x | Kode Warna Gesper | Panjang gelombang | x | Kode Warna Gesper |
1470 | H | Abu-abu | 1550 | 5 | Kuning |
1490 | 4 | Ungu | 1570 | K | jeruk |
1510 | I | Biru | 1590 | L | Merah |
1530 | J | hijau | 1610 | M | cokelat |

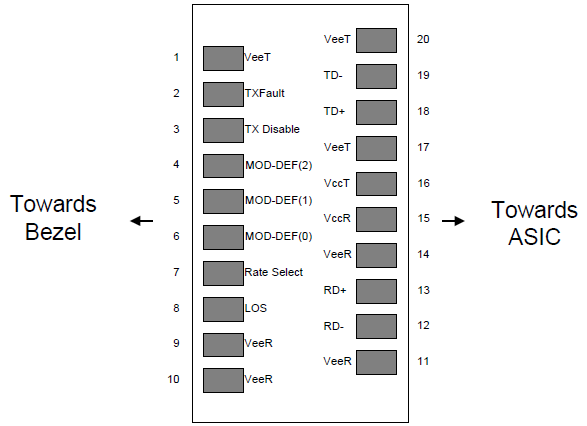

Tugas Pin dan Deskripsi Pin
PIN | Nama | Nama/Deskripsi | Catatan |
1 | VEET | Tanah Pemancar (Umum dengan Tanah Penerima) | 1 |
2 | TXFAULT | Kesalahan Pemancar. | |
3 | TXDIS | Pemancar Nonaktifkan. Output laser dinonaktifkan saat tinggi atau terbuka. | 2 |
4 | MOD_DEF(2) | Definisi Modul 2. Jalur data untuk Serial ID. | 3 |
5 | MOD_DEF(1) | Definisi Modul 1. Garis jam untuk ID Serial. | 3 |
6 | MOD_DEF(0) | Definisi Modul 0. Beralas di dalam modul. | 3 |
7 | Pilih Nilai | Tidak diperlukan koneksi | 4 |
8 | LOS | Hilangnya indikasi Sinyal. Logika 0 menunjukkan operasi normal. | 5 |
9 | MEMBELOK | Receiver Ground (Umum dengan Transmitter Ground) | 1 |
10 | MEMBELOK | Receiver Ground (Umum dengan Transmitter Ground) | 1 |
11 | MEMBELOK | Receiver Ground (Umum dengan Transmitter Ground) | 1 |
12 | RD- | Penerima DATA terbalik. AC Terpasang | |
13 | RD+ | Penerima DATA tidak terbalik keluar. | |
14 | MEMBELOK | Receiver Ground (Umum dengan Transmitter Ground) | 1 |
15 | VCCR | Catu Daya Penerima | |
16 | VCCT | Catu Daya Pemancar | |
17 | VEET | Tanah Pemancar (Umum dengan Tanah Penerima) | 1 |
18 | TD+ | Transmitter Non-Inverted DATA in. AC Coupled. | |
19 | TD- | Pemancar DATA Terbalik masuk AC Dipasangkan. | |
20 | VEET | Tanah Pemancar (Umum dengan Tanah Penerima) | 1 |
Catatan:
1. Ground sirkuit diisolasi secara internal dari ground chassis.
2. Output laser dinonaktifkan pada TDIS>2.0V atau terbuka, diaktifkan pada TDIS<>
3. Harus ditarik dengan 4.7k - 10kohms di papan host ke tegangan antara 2.0V dan 3.6V.MOD_DEF (0) menarik garis rendah untuk menunjukkan modul terpasang.
4. Ini adalah input opsional yang digunakan untuk mengontrol bandwidth penerima untuk kompatibilitas dengan beberapa kecepatan data (kemungkinan besar Fibre Channel 1x dan 2x Tarif). Jika diterapkan, input akan ditarik secara internal dengan> resistor 30kΩ. Status masukan adalah:
1) Rendah (0 – 0.8V): Mengurangi Bandwidth
2) (>0.8,< 2.0v):="" tidak="">
3) Tinggi (2.0 – 3.465V): Bandwidth Penuh
4) Buka: Mengurangi Bandwidth
5. LOS adalah keluaran kolektor terbuka harus ditarik dengan 4.7k - 10kohms di papan host ke tegangan antara 2.0V dan 3.6V. Logika 0 menunjukkan operasi normal; logika 1 menunjukkan hilangnya sinyal.
Dimensi Mekanik
FAQ
1、Pertanyaan:"Ini adalah 1000m sfp-t transceiver, bukan 10/100/1000m multi-rate sfp-t.&kutipan; apakah ini hanya bekerja di gigabit? Apakah itu tidak bekerja di 100baset sama sekali?
Jawaban: Ya, itu hanya bekerja di gigabit.
2、Pertanyaan: Apakah ini akan bekerja dengan Juniper?
Jawaban: Ya, itu akan.
3、Pertanyaan: Jika saya ingin menghubungkan brokat ke netgear menggunakan modul sfp, jika saya mencampur transceiver brokat dan netgear, mereka harus bekerja kan?
Jawaban: Selama kedua perangkat mengenali modul SFP yang terpasang, yaitu mengirim/menerima cahaya, maka konektivitas akan bekerja di antara keduanya menggunakan standar Ethernet.
4、Pertanyaan：Apakah itu Kompatibilitas dengan Huawei?
Jawaban：Ya, itu akan.
