Transmisi 40G terutama diwujudkan oleh 8 saluran transceiver dari modul optik (laju transmisi masing-masing saluran adalah 10 Gbps), dan kabel patch serat MPO biasanya digunakan untuk modul optik secara bersamaan.
Perbandingan keunggulan koneksi 12 inti dan 8 inti:
Kelebihan 12 inti | Kelebihan 8 inti |
Kepadatan tinggi penggunaan serat; | Dapat mencapai pemanfaatan serat 100%; |
Kabel patch cabang dapat dengan mudah dialihkan ke semua port kartu jalur umum pada sakelar; | |
12 koneksi inti kabel dengan penyebaran skala besar yang ada. | Hanya kabel serat patch MTP tanpa pin posisi yang diperlukan untuk koneksi; |
Solusi paling fleksibel untuk jaringan transmisi data 40G, 100G dan 400G. |
12 solusi koneksi inti
Meskipun modul optik 40G yang umum menggunakan kabel serat optik 8-core, kita masih dapat terhubung ke port QSFP menggunakan teknologi koneksi 12-core. Bahkan, banyak orang yang menggunakan kabel 40G menggunakan teknologi koneksi 12-core di jaringan trunk sekarang, seperti yang ditunjukkan di bawah ini:
Kekurangan:
Solusi 1: Masukkan konektor serat 12-inti ke dalam modul optik yang hanya membutuhkan serat 8-core. Empat serat tidak digunakan.
Solusi 2 & Solusi 3: Meskipun solusi melalui modul konversi kabel 12-core ke 8-core atau kabel patch cabang mencapai pemanfaatan penuh 100% serat tulang belakang dalam solusi ini, solusi ini menambah konektor MPO tambahan dan kehilangan penyisipan. Secara umum, ini bukan solusi terbaik dalam hal biaya atau kinerja kabel, jadi perlu solusi yang lebih masuk akal.

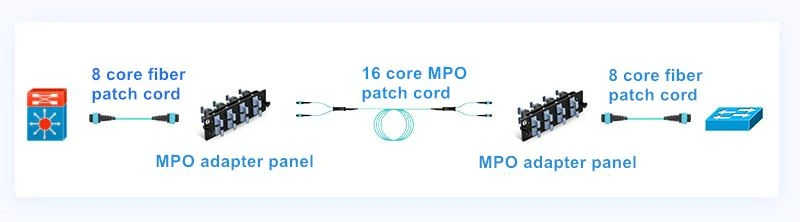

8 solusi koneksi inti
Seperti disebutkan di atas, koneksi 8-core dapat dengan mudah mencapai pemanfaatan penuh serat backbone 100% dan tidak ada kerugian lainnya. Selain itu, pemasangan kabel lebih sederhana dan lebih fleksibel. Namun, ini sedikit tidak menguntungkan daripada koneksi 12-core dalam hal kepadatan penggunaan serat.
Singkatnya, koneksi 8-core adalah solusi terbaik untuk pemasangan kabel jaringan 40G. Namun, karena penampilan awal dari koneksi 12-core dan tingginya kepadatan penggunaan serat, koneksi 8-core dan koneksi 12-core akan menempati tempat di jaringan 40G di pusat data. Pilihan mode koneksi harus ditentukan sesuai dengan aplikasi dan permintaan yang sebenarnya.
