Dalam telekomunikasi, garis mata disebut juga diagram mata.
Grafik mata dibentuk dengan tumpang tindih setiap bentuk gelombang elemen kode yang diperoleh dengan memindai karena efek pijar dari osiloskop. Ini mengacu pada pola yang diamati pada osiloskop ketika metode eksperimental digunakan untuk memperkirakan dan meningkatkan (dengan menyetel) kinerja sistem transmisi. Cara mengamati grafik mata adalah dengan menggunakan osiloskop untuk merentangkan ujung keluaran filter penerima, kemudian menyesuaikan periode pemindaian osiloskop sehingga periode pemindaian horizontal osiloskop disinkronkan dengan periode elemen kode penerima. Pada saat ini grafik yang terlihat pada layar osiloskop tampak seperti mata manusia, sehingga disebut" grafik mata" ;.
Bagan mata adalah indikator umum kualitas sinyal dalam transmisi digital berkecepatan tinggi. Bagan mata biasanya mencakup beberapa sampel waktu dari voltase yang diperlukan untuk laju sampel di bawah laju data. Diagram mata yang sempurna berisi sejumlah besar informasi parametrik tentang sinyal, seolah-olah berasal dari fisika, terlepas dari frekuensi efeknya.
Pengaruh inter-code crosstalk dan noise dapat diamati dari diagram mata, yang mencerminkan karakteristik sinyal digital secara keseluruhan, sehingga dapat memperkirakan tingkat kelebihan dan kekurangan sistem. Oleh karena itu, analisis diagram mata merupakan inti dari analisis integritas sinyal sistem interkoneksi kecepatan tinggi. Selain itu, grafik ini dapat digunakan untuk menyesuaikan karakteristik filter penerima untuk mengurangi crosstalk antar kode dan meningkatkan kinerja transmisi sistem. Insinyur dapat menggunakannya untuk memeriksa integritas sinyal desain dan menemukan masalah di awal proses desain. Digunakan dalam kombinasi dengan pengukuran lain seperti tingkat kesalahan bit, diagram mata dapat membantu perancang memprediksi kinerja dan mengidentifikasi kemungkinan sumber masalah.
Ada hubungan erat antara grafik mata dan kualitas dalam pengujian. Jika diagram mata bagus dan stabil, artinya kualitas modulnya bagus.
Ada banyak macam bentuk mata, begitu pula bagan mata. Kami dapat dengan cepat menilai kualitas sinyal dari fitur bentuk diagram mata.

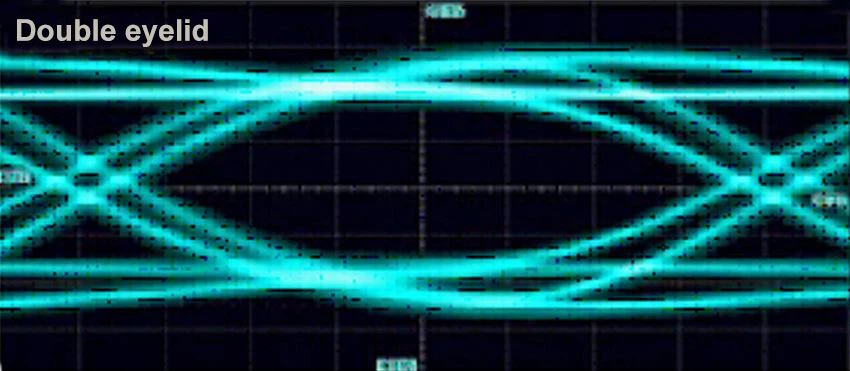

1. Grafik mata di bawah ini memiliki" double eyelid" ;, yang menunjukkan bahwa sinyal mungkin berupa crosstalk atau pra-kejengkelan.
2. Grafik mata di bawah" mata merah" menunjukkan kualitas sinyal yang buruk, mungkin karena metode pengujian yang salah atau kesalahan kabel PCB yang jelas.
3. Diagram mata lengkap harus berisi semua status dari" 000" ke" 111" ;, dengan delapan status membentuk diagram satu mata.
