Serat multimode：
Transmisi serat multi-mode pada panjang gelombang tertentu. Menurut distribusi indeks biasnya, dapat dibagi menjadi tipe mutasi dan tipe perubahan bertahap. Bukaan numerik serat multimode umum adalah 0,2 ± 0,02, diameter inti / diameter luar adalah 50 m / 125 m, dan parameter transmisinya adalah bandwidth dan kerugian. Karena ada ratusan mode transmisi dalam serat optik multimode, konstanta propagasi dan laju grup masing-masing mode berbeda, sehingga serat optik memiliki bandwidth yang sempit, dispersi besar dan kerugian besar, yang hanya cocok untuk jarak pendek menengah dan kapasitas kecil optik sistem komunikasi serat.
Diameter inti serat multimode adalah 62,5 m / 125 m. atau 50 m / 125 m. Ada 2, 4, 6, 8, 12, 16, 20, 24, 36, 48, 60, 72, 84, 96 core. Bahan selubung luar kabel termasuk tipe umum, tipe tahan api umum, tipe bebas halogen asap rendah dan tipe tahan api bebas halogen asap rendah.
Diameter inti: serat optik terdiri dari lapisan pelindung, lapisan kelongsong dan inti, yang semuanya berbentuk silinder. Diameter inti mengacu pada diameter lingkaran bagian inti silinder. Serat multimode mengacu pada serat yang memungkinkan beberapa mode perambatan cahaya.

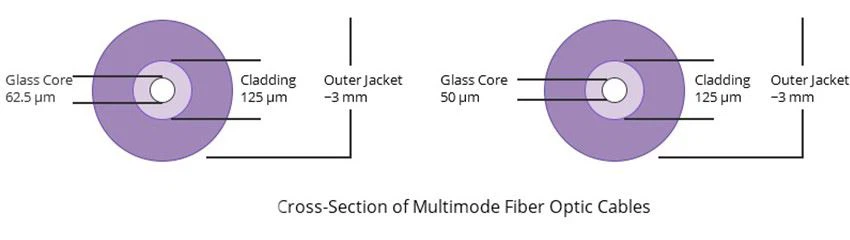

Serat multimode 50/125 m dan 62,5/125 m adalah jenis serat umum dalam jaringan transmisi optik, di mana 50 m dan 62,5 m mewakili diameter inti yang digunakan untuk mengirimkan sinyal optik dalam serat, sedangkan 125 m mewakili diameter cladding, yang dapat melindungi inti dan membatasi perambatan cahaya di inti. Meskipun ukuran kelongsong dari dua jenis serat multimode sama, diameter inti yang berbeda membuat bandwidthnya berbeda. Jadi, bisakah kedua jenis serat multimode ini dicampur? Apa dampaknya terhadap kinerja transmisi serat optik setelah pencampuran?
Menurut standar ISO 11801, serat multimode dapat dibagi menjadi om1, om2, OM3, OM4 dan om5. Di antara mereka, diameter inti serat multimode om1 adalah 62,5 m, dan empat jenis serat multimode lainnya adalah 50 m. Kelima jenis serat multimode ini berbeda dalam laju transmisi, jarak transmisi, dan warna selubung. Semakin kecil diameter inti, semakin tinggi tingkat transmisi yang dapat dicapai dan semakin jauh jarak transmisi.
Mengapa perlu mencampur serat multimode?
Serat optik multimode 62,5 m menggunakan light emitting diode (LED) sebagai sumber cahaya dan biasanya digunakan untuk Ethernet 10 / 100Mbps.
Dengan peningkatan kecepatan jaringan yang berkelanjutan, serat multimode dengan LED sebagai sumber cahaya tidak dapat memenuhi persyaratan transmisi jaringan berkecepatan tinggi. Dengan demikian, serat multimode 50 m dengan laser pemancar permukaan rongga vertikal (VCSEL) sebagai sumber cahaya muncul. Dibandingkan dengan sumber cahaya LED, serat multimode 50 m dengan sumber cahaya VCSEL memiliki daya yang lebih tinggi dan output laser yang lebih berkualitas. Oleh karena itu, serat multimode 50 m banyak digunakan. Meskipun banyak jaringan skala besar dipasang dengan serat multimode 50 m, masih banyak aplikasi yang perlu menggunakan serat multimode 62,5 m, sehingga permintaan untuk pencampuran serat multimode 50 m dan 62,5 m juga meningkat.
Apa masalah serat multimode hybrid?

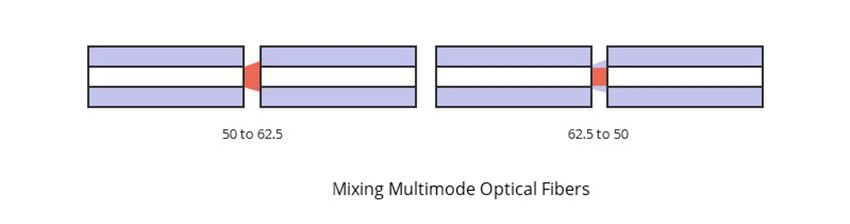

Ada dua kasus serat multimode hybrid, satu adalah cahaya dari serat multimode 62,5/125 m menjadi serat multimode 50/125 m, dan yang lainnya adalah cahaya dari serat multimode 50/125 m menjadi 62,5/125 m serat multimode. Seperti yang ditunjukkan pada gambar di bawah ini:

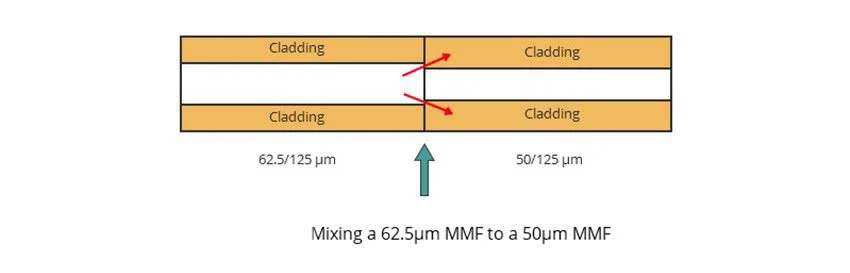

Untuk kasus pertama, serat multimode 50/125 m memiliki diameter inti yang kecil dan dapat dengan mudah digabungkan dengan serat multimode 62,5/125 m. Dalam hal ini, perbedaan sudut offset dan kopling tidak akan mempengaruhi transmisi serat. Namun, ketika serat multimode 62,5/125 m dicampur dengan serat multimode 50/125 m, karena diameter inti yang lebih besar, cahaya dalam serat multimode 62,5/125 m akan menyebar dari inti ke kelongsong 50/125 m serat multimode, menghasilkan beberapa kerugian. Jika kehilangan serat besar, tidak disarankan untuk mencampur serat multimode 62,5/125 m dan 50/125 m.
Jadi, bagaimana menilai apakah layak untuk mencampur kedua jenis serat multimode ini sambil memastikan kehilangan kopling yang rendah? Rentang kerugian kopling yang dapat diterima dari serat multimode 62,5/125 m dan 50/125 μm adalah 0,9db ~ 1,6db. Jika kerugian aktual melebihi kisaran ini, disarankan untuk tidak mencampur serat multimode 62,5 m dengan serat multimode 50 m.
Meskipun kisaran rugi-rugi kopling yang dapat diterima dari serat multimode 50 m dan 62,5 m telah ditentukan, kami tidak dapat mengetahui nilai spesifik dari rugi-rugi kopling dari dua serat multimode ini tanpa pengujian sesuai dengan kondisi tautan yang sebenarnya.
Pengujian menunjukkan bahwa meskipun sumber laser serat multimode 50 m dan 62,5 m berbeda, mereka sepenuhnya kompatibel. Namun, disarankan agar Anda tidak mencampur berbagai jenis serat dalam satu tautan. Jika kerugian berada dalam kisaran yang dapat Anda terima, Anda dapat mencampur serat multimode 50 m dan 62,5 m sesuai dengan situasinya.
Kompatibilitas serat multimode dengan bandwidth berbeda / produsen serat berbeda
Tidak hanya kompatibilitas serat multimode 62,5 m dan 50 m sangat penting, tetapi juga kompatibilitas serat multimode dengan bandwidth yang berbeda atau dari pemasok yang berbeda harus diperhatikan. Jika Anda ingin menggunakan serat multimode 62,5μm tradisional untuk meningkatkan bandwidth seluruh jaringan alih-alih mencampurnya dengan serat multimode 50μm, Anda perlu mempertimbangkan kompatibilitas serat bandwidth yang berbeda.
