Apa itu serat mode tunggal?
Serat mode tunggal: inti kaca pusat sangat tipis (diameter inti umumnya 9 atau 10m), yang hanya dapat mengirimkan satu mode serat. Oleh karena itu, dispersi antar moda sangat kecil, yang cocok untuk komunikasi jarak jauh.
Apa itu serat multimode?
Jumper serat optik multimode mengadopsi serat optik multimode, dengan konektor di kedua ujungnya untuk mewujudkan koneksi dari peralatan ke tautan kabel serat optik. Ini memiliki lapisan pelindung yang tebal, dan umumnya digunakan untuk sambungan antara terminal optik dan kotak terminal. Serat multimode memungkinkan mode cahaya yang berbeda ditransmisikan pada satu serat. Karena diameter inti serat multimode yang besar, skrup dan konektor yang relatif murah dapat digunakan. Diameter inti serat multimode adalah 50m hingga 100m.
Apa perbedaan antara serat mode tunggal dan serat multimode?
Serat mode tunggal hanya memiliki jalur propagasi tunggal, yang umumnya digunakan untuk transmisi jarak jauh. Bandwidth serat mode tunggal adalah 2000MHz / km, wilayah panjang gelombang 1550nm adalah mode komunikasi serat mode tunggal; Wilayah panjang gelombang 1310nm memiliki dua jenis multimode dan mode tunggal. Diameter inti serat mode tunggal kecil (sekitar 10 mm), hanya satu mode transmisi yang diperbolehkan, dan dispersinya kecil. Ia bekerja pada panjang gelombang panjang (1310 nm dan 1550 nm), sehingga sulit untuk dipasangkan dengan perangkat optik. Serat optik mode tunggal banyak digunakan pada saluran dengan jarak transmisi yang jauh dan laju transmisi yang relatif tinggi, seperti transmisi saluran induk jarak jauh, konstruksi manusia, dll. Umumnya, jumper serat optik berwarna kuning, konektor dan selongsong pelindung berwarna biru , dan jarak transmisi jauh.
Serat multimode Wilayah panjang gelombang 850nm adalah mode komunikasi serat optik multimode; serat optik multimode banyak digunakan di jaringan dengan tingkat transmisi yang relatif rendah dan jarak transmisi yang relatif pendek, seperti jaringan area lokal, dll. Dalam jaringan semacam ini, biasanya terdapat banyak node, banyak sambungan, banyak tikungan, sejumlah besar konektor dan skrup, dan banyak sumber cahaya per satuan panjang serat. Penggunaan serat optik multimode dapat secara efektif mengurangi biaya biaya jaringan jaringan. Diameter inti serat multimode besar (62.5mm atau 50mm), memungkinkan ratusan mode untuk mengirimkan, dengan dispersi besar, bekerja pada 850nm atau 1310nm. Kopling dengan perangkat optik relatif mudah. Umumnya, jumper serat optik diwakili oleh oranye, beberapa diwakili oleh abu-abu, dan konektor dan selongsong pelindung diwakili oleh krem atau hitam; jarak transmisi pendek. Jumper serat multimode juga memiliki serat multimode 10 Gigabit, umumnya OM3 dan spesifikasi lainnya, warnanya biru.
Serat mode tunggal dan serat multimode dibedakan satu sama lain dalam enam aspek: diameter inti, sumber cahaya, lebar pita, warna selubung, dispersi modal, dan harga.
1. Diameter inti
Serat mode tunggal: serat mode tunggal khas adalah diameter inti 8 dan 10 μ m, diameter kelongsong adalah 125 μ m.
Serat multimode: serat multimode umum adalah diameter inti 50 dan 62,5 μ m, diameter kelongsong adalah 125 μ m.
2. Sumber cahaya
Serat mode tunggal: dengan laser sebagai sumber cahaya, harganya lebih mahal dari sumber cahaya LED, cahaya yang dihasilkan oleh sumber cahaya laser dapat dikontrol secara akurat, dengan daya tinggi.
Serat multimode: dengan LED sebagai sumber cahaya, cahaya yang dihasilkan tersebar.
3. Bandwidth
Serat mode tunggal: dispersi mode yang disebabkan oleh beberapa mode spasial lebih kecil daripada serat multimode, sehingga memiliki bandwidth yang lebih tinggi.
Serat multimode: memiliki ukuran inti yang lebih besar, mendukung beberapa mode transmisi, dan memiliki dispersi modal yang lebih tinggi dan bandwidth yang lebih rendah daripada serat mode tunggal.
4. Warna selubung
Serat mode tunggal: selubung luar berwarna kuning.
Serat multimode: selubung luar berwarna oranye atau hijau air.
5. Penyebaran moda
Serat mode tunggal: laser yang digunakan untuk menggerakkan serat mode tunggal menghasilkan satu panjang gelombang cahaya, sehingga dispersi modalnya lebih kecil daripada serat multimode.
Serat multimode: karena penggunaan sumber cahaya LED, dispersi serat multimode membatasi jarak transmisi efektifnya, memiliki laju penyebaran pulsa yang lebih tinggi, membatasi kapasitas transmisi informasinya.
6. Harga
Serat mode tunggal: harganya lebih rendah daripada serat mode ganda, tetapi peralatan serat mode tunggal lebih mahal daripada serat mode ganda, dan biayanya lebih tinggi daripada serat mode ganda.
Serat multimode: harganya lebih tinggi daripada serat mode tunggal, dan peralatan serat multimode lebih murah daripada serat mode tunggal, sehingga biaya serat multimode jauh lebih murah daripada serat mode tunggal.
Fungsi serat mode tunggal: dalam komunikasi serat optik, serat mode tunggal (SMF) adalah sejenis serat yang mentransmisikan sinyal optik secara langsung dalam mode transversal. Serat mode tunggal dapat berjalan pada kecepatan data 100M / s atau 1g / SDE, dan jarak transmisi dapat mencapai setidaknya 5 km. Umumnya, serat mode tunggal digunakan untuk transmisi sinyal jarak jauh.
Peran serat multimode: serat multimode (MMF) terutama digunakan untuk komunikasi serat optik jarak pendek, seperti di gedung atau kampus. Kecepatan transmisi 100M / s dan jarak transmisi 2km.
Masih banyak pertanyaan mengenai perbedaan dan penerapan kedua jenis serat ini. Selanjutnya, kami akan menganalisis perbedaan antara serat mode tunggal dan serat multi-mode dari struktur dasarnya, jarak transmisi, biaya, dan aspek lainnya.
1 、 Perbandinganstruktur dasar antara serat mode tunggal dan serat multimode
Struktur dasar serat optik umumnya terdiri dari selubung luar, kelongsong, inti dan sumber cahaya
Perbedaan warna selubung luar
Dalam aplikasi praktis, warna selubung luar dari serat optik dapat digunakan untuk membedakan dengan cepat serat optik mode tunggal dari serat optik multi mode. Menurut definisi standar tia-598c, serat optik mode tunggal OS1 dan OS2 mengadopsi selubung luar kuning, serat optik multimode om1 dan OM2 mengadopsi selubung luar oranye, dan OM3 dan OM4 mengadopsi selubung luar biru air (untuk keperluan non militer).

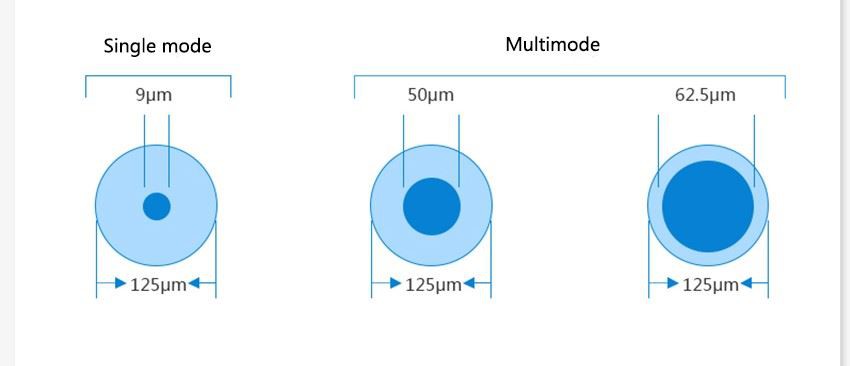

Perbedaan diameter inti
Diameter inti serat multimode biasanya 50 atau 62,5 μm, dan serat mode tunggal adalah 9 μ M. Mengingat perbedaan ini, serat mode tunggal hanya dapat mengirimkan sinyal optik 1310nm atau 1550nm dalam diameter inti yang sempit, tetapi keuntungan dari inti kecil adalah bahwa sinyal optik merambat sepanjang garis lurus dalam serat mode tunggal tanpa pembiasan, dispersi kecil dan lebar pita tinggi; serat multi-mode memiliki inti lebar, yang dapat mengirimkan beberapa mode pada panjang gelombang kerja tertentu, tetapi pada saat yang sama, karena inti yang kecil, ia dapat mengirimkan beberapa mode dalam serat multi-mode. Ada ratusan mode transmisi, dan konstanta propagasi dan laju grup dari setiap mode berbeda, yang membuat bandwidth sempit, dispersi besar, dan kerugian besar.
Perbedaan sumber cahaya
Biasanya ada dua jenis sumber cahaya: sumber cahaya laser dan sumber cahaya LED. Sumber cahaya laser digunakan untuk serat mode tunggal dan sumber cahaya LED digunakan untuk serat multi-mode.
2 、 Perbandingan jarak transmisi antara serat mode tunggal dan serat multimode
Serat mode tunggal cocok untuk transmisi jarak jauh, dan serat multimode cocok untuk transmisi jarak pendek.
Pembangunan pusat data terutama didasarkan pada transmisi jarak pendek. Dalam lingkungan transmisi jarak pendek, kinerja serat multi-mode konsisten dengan serat mode tunggal, tetapi biayanya lebih rendah. Pada saat yang sama, serat multi-mode OM3 dan OM4 dapat mendukung kecepatan yang lebih tinggi. Di era jaringan berkecepatan tinggi saat ini, ada banyak permintaan untuk fiber multi-mode.
3 、 Perbandingan biaya antara serat mode tunggal dan serat multimode
Seperti disebutkan di atas, biaya serat multimode lebih rendah daripada serat mode tunggal, yang terutama disebabkan oleh biaya peralatan dan perangkat keras, seperti perbedaan biaya sumber cahaya dan material.
Demikian pula, perbedaan biaya antara sistem serat multimode dan sistem serat mode tunggal serupa, dan biaya konstruksi sistem serat multimode lebih rendah daripada sistem serat mode tunggal.
4 、 Q& amp; A dari serat mode tunggal dan serat multimode
1. Dapatkah serat mode tunggal dan serat multimode dicampur?
Secara umum tidak bisa. Mode transmisi serat mode tunggal berbeda dari serat multi mode. Jika dua serat dicampur atau langsung dihubungkan bersama, itu akan menyebabkan hilangnya tautan dan jitter garis. Namun, tautan mode tunggal dan multi-mode dapat dihubungkan dengan jumper konversi mode tunggal.
2. Dapatkah modul optik multimode digunakan pada serat mode tunggal? Bagaimana dengan menggunakan modul optik mode tunggal pada serat multimode?
Modul optik multimode tidak dapat digunakan pada serat optik mode tunggal, yang akan menyebabkan kerugian besar; modul optik mode tunggal dapat digunakan pada serat optik multi-mode, tetapi adaptor serat optik harus digunakan untuk mengubah jenis serat optik. Misalnya, modul optik mode tunggal 1000base-lx dapat beroperasi pada serat optik multi-mode dengan menggunakan adaptor serat optik. Adaptor serat juga dapat digunakan untuk mengatasi masalah koneksi antara modul optik mode tunggal dan modul optik multi-mode.
3. Bagaimana memilih serat mode tunggal dan serat multimode?
Pemilihan serat mode tunggal dan serat multi-mode harus didasarkan pada jarak dan biaya transmisi yang sebenarnya. Jika jarak transmisi 300-400 meter, serat multimode dapat digunakan. Jika jarak transmisi mencapai beberapa ribu meter, serat mode tunggal menjadi pilihan terbaik.
