Saat ini, bandwidth mode serat multi-mode 850 nm adalah yang tertinggiserat OM4, yang dapat mendukung transmisi 100 meter dari sistem 100 g. Jika bandwidth mode semakin ditingkatkan, distribusi indeks bias perlu dikontrol dengan lebih hati-hati, yang mengedepankan persyaratan yang lebih tinggi pada proses produksi dan berdampak besar pada hasil produk. Di sisi lain, total bandwidth sistem dibatasi oleh bandwidth mode serat dan dispersi serat. Karena pengaruh lebar jalur VCSEL saat ini, dispersi serat multi-mode menjadi faktor pembatas terpenting yang mempengaruhi kecepatan dan jarak tautan. Jika Anda ingin meningkatkan laju transmisi atau jarak transmisi sistem, Anda biasanya dapat menggunakan dua metode: menggunakan serat mode tunggal dan laser mode tunggal. Atau serat multi-mode masih digunakan, tetapi laser dengan lebar garis yang lebih sempit digunakan untuk membatasi mode kejadian serat multi-mode. Kerugian dari kedua metode ini adalah laser yang lebih mahal diperlukan dan proses penggandengan serat membutuhkan akurasi penyelarasan yang lebih tinggi, yang akan menghasilkan biaya dan biaya koneksi modul optik yang lebih tinggi. Oleh karena itu, teknologi serat optik multimode perlu ditingkatkan untuk mewujudkan kapasitas transmisi yang lebih tinggi dan jarak yang lebih jauh. Penelitian tentang serat multimode baru terutama difokuskan pada arah berikut.
1. Serat multimode gelombang panjang
Serat multi-mode bandwidth tinggi yang dioptimalkan gelombang panjang (980nm/1060nm atau 1310nm) dikombinasikan dengan sumber cahaya (seperti VCSEL gelombang panjang) adalah skema yang layak untuk mewujudkan transmisi jarak jauh dan kecepatan tinggi. Sistem serat multimode gelombang panjang mempertahankan keuntungan dari kehilangan kopling yang rendah dan penyelarasan yang mudah dari serat multimode 850 nm konvensional, dan nilai dispersi dan pelemahan serat lebih rendah. Bekerja di daerah gelombang panjang dengan kerugian rendah, dispersi rendah dari sistem serat optik multimode dapat mencapai tingkat yang lebih tinggi dan jarak transmisi yang lebih jauh, dalam beberapa tahun terakhir, serangkaian hasil eksperimen juga membuktikan kesimpulan: kombinasi serat silikon multimode 1310nm dan 1310nm modul optik, mewujudkan jarak transmisi lebih dari 820nm, serat optik multimode 1060nm dengan kombinasi laser VCSEL 1060nm telah mewujudkan transmisi lebih dari 500m (percobaan di atas adalah tingkat 100G).
2. Serat multimode pita lebar
Berdasarkan standar dari40G/100Gdiformulasikan oleh ieee802.3ba, laju transmisi 40G serat multi-mode adalah 4*10Gbp=40Gbps untuk setiap pasang serat, 4*10Gbp=40Gbps untuk setiap pasang serat, 4*25Gbps =100G untuk setiap pasang serat, 4*25Gbps=100G untuk setiap pasang serat. Tingkat transmisi modul 400G membutuhkan 16 pasang serat inti 32, yang menempati banyak sumber daya serat. Industri sedang menjajaki cara untuk menggunakan multiplexing panjang gelombang multi untuk mengurangi jumlah serat yang digunakan.

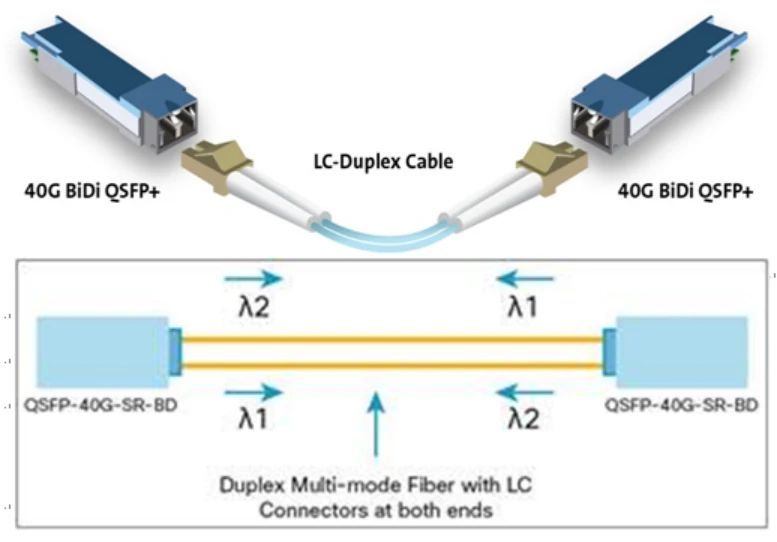

Ada dua jenis produk multiplexing multi panjang gelombang di pasaran. Salah satunya adalah teknologi BIDI (bi-direction), seperti yang ditunjukkan pada gambar di bawah ini (contohnya 40G). Modul optik memiliki dua saluran dua arah 20Gbps, dan setiap serat mampu mengirim dan menerima (serat multi-mode mendukung panjang gelombang 850nm dan 900nm). Terakhir, transmisi 40G direalisasikan pada dua serat, dan tidak diperlukan pemasangan konektor MPT tambahan. Perlu dicatat bahwa karena setiap serat dalam transceiver BIDI mentransmisikan dan menerima sinyal, percabangan port tidak didukung. Teknik lain adalah multiplexing divisi panjang gelombang pendek (SWDM). Mirip dengan BIDI, SWDM hanya memerlukan koneksi dupleks LC dua inti, tetapi SWDM perlu bekerja pada empat panjang gelombang berbeda antara 850nm dan 940nm, dengan satu serat untuk transmisi sinyal dan yang lainnya untuk penerimaan sinyal.
Bandwidth serat OM3/OM4 konvensional umumnya hanya dioptimalkan untuk 850nm. Untuk mendukung mode kerja modul optik SWDM, kinerja serat pada 940nm perlu diukur. Oleh karena itu, asosiasi industri telekomunikasi (TIA) membentuk kelompok kerja pada tahun 2014 untuk mengembangkan pedoman serat optik multimode broadband (WB MMF) untuk mendukung transmisi SWDM. Standar WB MMF tia-492aaae dirilis pada Juni 2016. Serat multimode pita lebar sebenarnya adalah sejenis serat OM4 dengan kinerja yang diperpanjang, karena serat multimode pita lebar masih harus memenuhi persyaratan EMB serat OM4 Lebih besar dari atau sama hingga 4700 MHz pada panjang gelombang 850 nm. Bandwidth km diperlukan, dan EMB pada panjang gelombang 953 nm diperlukan untuk memenuhi persyaratan Lebih besar dari atau sama dengan 2470MHz*Km pada Oktober 2016, organisasi standar internasional bernama serat multimode broadband serat OM5.
BODI dan SWDM menggunakan serat OM4 dapat mengirimkan masing-masing 150m dan 350m pada 40G, dan modul 100G OM5 dapat mendukung transmisi modul optik BIDI dan SWDM 150m, sebaliknya, jarak transmisi OM3 dan OM4 adalah 70m dan 100m, tetapi jarak ini cukup untuk sebagian besar skenario multi-mode. OM4 dapat mendukung berbagai solusi modul optik dari 40G hingga 400G (seperti 100G SR4, 100GBiDi, 400gsr4.2, 400GSR8, dll.). Dalam praktiknya, harus dikombinasikan dengan skenario aplikasi untuk memilih serat multimode yang sesuai, misalnya, kebutuhan untuk menggunakan cabang port modul SR4 / eSR4 optik, OM5 OM4 dan kinerja yang konsisten, sehingga OM4 adalah solusi yang lebih hemat biaya, dan lebih banyak lagi dari 100 g atau tingkat jarak transmisi lebih dari 100 m dari link, kombinasi OM5 / SWDM dapat mencerminkan keuntungan dari transportasi jarak jauh.
