Modul CWDM4 100G telah dikirim dalam jutaan dengan keberhasilan awal. Modul silikon 200G dan 400G juga diharapkan diproduksi secara massal pada paruh kedua 2020.
Modul CWDM4 mengadopsi panjang gelombang 1271.1291.1311.1331 nm dan jarak transmisi terpanjang hingga 10km. Ini dikemas oleh QSFP28 dan memiliki dua spesifikasi suhu 0-70 ° C dan 15-55 ° C.

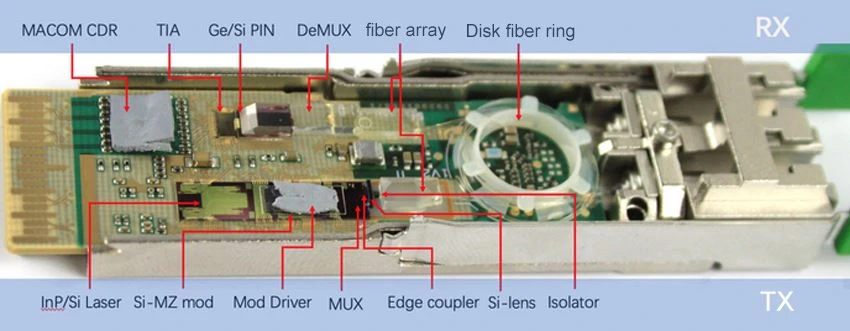

Chip TX dan RX CWDM4 terpisah. TX terdiri dari laser terintegrasi hibrida 4 III-V/Si, modulator optik 4 MZ dan chip driver modulator, MUX dan bagian coupling serat berdasarkan teknologi EDG. RX terdiri dari 4 detektor Ge/Si, TIA, DEMUX berbasis PLC, dan komponen kopling serat. TX dan RX jam dan pemulihan data menggunakan MACOM 4-channel 25G CDR chip. Serat ekor berlebihan dari array serat TX dan RX diatur dan diperbaiki oleh serat disk.
1. Chip cahaya TX
Terminal TX modul CWDM4, laser, modulator dan MUX terintegrasi pada chip yang sama. Laser mengadopsi teknologi ikatan langsung bahan III-V dan panduan gelombang Si untuk menghasilkan laser dengan empat panjang gelombang masing-masing 1271.1291.1311.1331 nm. Bahan Iii-v bertanggung jawab untuk mendapatkan dan Si waveguide bertanggung jawab untuk pemilihan mode. Prinsip gelombang evanescent digunakan untuk kopling antara keduanya. Modulator silikon adalah modulator 4-mZ, dan modulasi berkecepatan tinggi mengadopsi elektroda multi-tahap ditambah dengan modulator ikatan flip-chip untuk dikendarai, yang dapat mengurangi redaman sinyal berkecepatan tinggi. Dua lengan modulator MZ masing-masing dilengkapi dengan modulator fase untuk penyesuaian bias. Selain itu, port output modulator memiliki dua panduan gelombang optik pemantauan, satu untuk pemantauan optik TX tingkat mode dan yang lainnya untuk debugging dan pemantauan modulator MZ. Cahaya yang dimodulasi oleh modulator MZ 4 arah dilipat ganda melalui EDG dan digabungkan ke serat optik melalui SSC dan Lens.
2. Chip cahaya RX
Ujung RX modul CWDM4 terdiri dari PLC DEMUX, 4 Detektor Ge dan TIA. Ujung DEMUX adalah ujung reflektif 45° yang membelokkan cahaya sebesar 90° dan digabungkan ke detektor Ge.
