1. Apakah PC itu?
PC adalah kontak fisik. Ini adalah metode penggilingan konektor serat optik yang paling umum pada jumper serat optik, yang banyak digunakan dalam peralatan operator telekomunikasi. Meskipun permukaan ujung konektor serat optik terlihat datar, sebenarnya sedikit bengkok dan dipoles, dan titik pembengkokan tertinggi adalah bagian tengah inti serat, yang secara efektif dapat mengurangi celah udara di antara komponen serat optik. Secara umum, kerugian balik jumper serat dengan mode penggilingan PC adalah - 40dB.
2. Apakah UPC itu?
UPC, atau kontak superfisik. Ini berevolusi dari PC, yang mengoptimalkan pemolesan permukaan akhir, untuk mendapatkan hasil akhir permukaan yang lebih baik. Seperti PC, titik tekuk tertinggi UPC ada di tengah inti serat, tetapi pengembalian UPC lebih tinggi daripada PC, yang umumnya - 50dB (atau bahkan lebih tinggi). Biasanya digunakan dalam peralatan jaringan Ethernet (seperti bingkai distribusi serat ODF, konverter media dan sakelar optik), dan juga digunakan dalam sistem telepon.
3. Apakah APC itu?
APC (kontak fisik sudut) disebut kontak fisik bidang miring. Permukaan akhir serat optik biasanya digiling menjadi bidang miring 8 °. Sudut ramp 8 ° membuat ujung serat menghadap lebih rapat dan memantulkan cahaya melalui sudut ramp ke kelongsong daripada langsung kembali ke sumber cahaya, memberikan konektivitas yang lebih baik. Rugi kembali standar industrinya adalah - 60dB, dan APC hanya dapat dihubungkan dengan APC. APC umumnya digunakan dalam aplikasi RF optik dengan rentang panjang gelombang tinggi seperti CATV.
Bagaimana membedakan UPC dari APC?
1. Wajah akhir yang berbeda. Konektor UPC dipoles tanpa sudut, tetapi permukaan ujung konektor APC memiliki sudut 8 derajat.
2. Mode pantulan cahaya. Konektor UPC akan langsung memantulkan cahaya yang dipantulkan kembali ke sumber cahaya yang digunakan, tetapi konektor APC membuat pantulan cahaya yang dipantulkan ke kelongsong pada sudut tertentu alih-alih langsung memantulkan ke sumber cahaya.
3. Rugi kembali. Konektor APC menyediakan - pengembalian kerugian 65 dB dan UPC - 50 dB. Jika kerugian pengembalian rendah, konektor dapat mencapai kinerja pencocokan yang lebih baik.

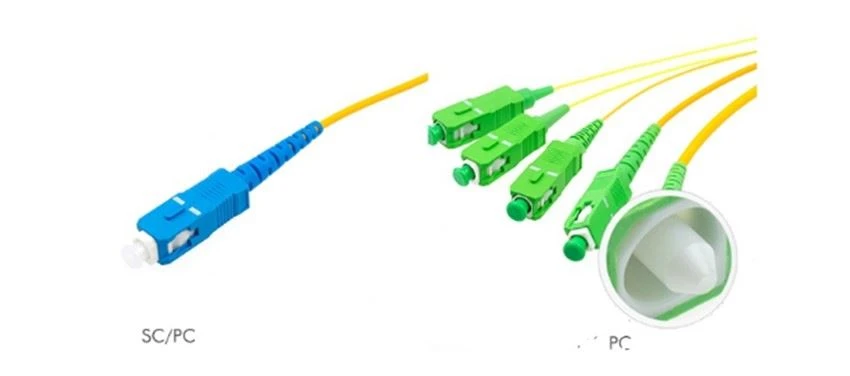

4. Warna konektor. Inilah perbedaan paling nyata yang bisa dilihat dari permukaan. Konektor UPC biasanya berwarna biru dan konektor APC biasanya berwarna hijau.
Saat memilih jumper serat optik, itu harus didasarkan pada aplikasi Anda yang sebenarnya. Kinerja UPC lebih baik dari APC. APC paling cocok untuk aplikasi bandwidth tinggi dan sambungan jarak jauh. Misalnya, FTTx, PON dan WDM lebih sensitif terhadap pengembalian kerugian, jadi APC adalah solusi yang lebih baik untuk memberikan kerugian pengembalian terendah. Namun penggunaan mesin APC akan sangat meningkatkan biaya. Jika persyaratan pengembalian kerugian tidak tinggi, UPC adalah pilihan yang lebih baik.
Pengenalan beberapa jenis antarmuka serat optik
Konektor serat optik (juga dikenal sebagai skipping serat) mengacu pada kedua ujung lampu yang dipasang dengan steker konektor untuk mewujudkan sambungan aktif jalur optik; Panjang gelombang penerimaan dan pengiriman modul optik di kedua ujung jumper serat optik harus konsisten, artinya, kedua ujung serat optik harus merupakan modul optik dengan panjang gelombang yang sama, dan cara sederhana untuk membedakannya adalah dengan memiliki yang sama. warna modul optik. Secara umum modul short wave menggunakan multi mode fiber (orange fiber), dan modul long wave menggunakan single mode fiber (yellow fiber) untuk menjamin akurasi pengiriman data.
Salah satu ujung dengan steker disebut kuncir. Fungsi pigtail terutama digunakan untuk menghubungkan sambungan di kedua ujung serat optik. Salah satu ujung pigtail menyatu dengan konektor serat optik, dan ujung lainnya dihubungkan dengan transceiver serat optik atau modul serat optik melalui konektor khusus (FC, St, SC, LC, MTRJ), membentuk jalur transmisi data optik.
1. Konektor serat optik tipe FC: metode penguatan eksternal adalah selongsong logam, dan metode pengencangannya adalah gesper sekrup. Umumnya digunakan di sisi ODF (paling banyak digunakan pada frame distribusi)
2. Konektor serat optik tipe SC: digunakan untuk menghubungkan modul optik GBIC atau transceiver serat optik umum. Cangkangnya berbentuk persegi panjang, dan metode pengencangannya adalah jenis kait pin plug-in tanpa rotasi. (paling banyak digunakan pada sakelar router)
3. Konektor serat optik tipe ST: biasa digunakan dalam bingkai distribusi serat optik, cangkangnya bulat, dan metode pengencangannya adalah gesper sekrup. (untuk koneksi 10base-f, konektornya biasanya tipe st. Biasa digunakan pada frame distribusi fiber)
4. Konektor serat optik tipe LC: konektor yang menyambung ke modul SFP, yang terbuat dari mekanisme kait yang mudah dioperasikan dengan soket modular (RJ). (biasa digunakan di router)
Kembalikan kerugian dan kerugian penyisipan
Return loss dan insertion loss: metode lapping yang berbeda menentukan kualitas transmisi serat optik, terutama tercermin dalam return loss dan insertion loss. Kehilangan penyisipan mengacu pada kehilangan sinyal yang dihasilkan melalui konektor atau kabel. Secara umum, kerugian penyisipan tipikal konektor PC, UPC dan APC harus kurang dari 0,3dB. Dibandingkan dengan konektor APC, konektor UPC / PC biasanya lebih mudah mencapai kehilangan penyisipan yang rendah karena celah udara yang lebih kecil. Kehilangan sisipan juga dapat disebabkan oleh partikel debu di antara permukaan ujung konektor.
Return loss (kerugian kembali), juga dikenal sebagai kerugian refleksi, adalah parameter yang mewakili kinerja refleksi suatu sinyal. Biasanya dinyatakan sebagai nilai dB negatif. Semakin tinggi nilai parameternya, semakin baik. Permukaan akhir konektor APC dipoles miring, sehingga pengembalian konektor APC biasanya lebih baik daripada konektor UPC. Secara umum, kerugian balik jumper serat optik dengan mode penggilingan PC adalah - 40dB. Kerugian pengembalian UPC lebih tinggi daripada PC, yang umumnya - 55dB (atau bahkan lebih tinggi). Rugi kembali standar industri APC adalah - 65dB. Ketika konektor UPC digunakan, sebagian cahaya yang dipantulkan akan dipancarkan kembali ke sumber cahaya, sedangkan permukaan ujung yang miring dari konektor APC akan membuat sebagian dari pantulan cahaya yang dipantulkan ke cladding pada sudut tertentu, sehingga mengurangi lebih banyak cahaya yang dipantulkan kembali ke sumber cahaya. Ini adalah faktor utama yang menyebabkan kerugian pengembalian yang berbeda.
Skenario aplikasi: PC adalah metode penggilingan konektor serat optik yang paling umum pada jumper serat optik, yang banyak digunakan dalam peralatan operator telekomunikasi. UPC biasanya digunakan dalam peralatan jaringan Ethernet (seperti bingkai distribusi serat ODF, konverter media dan sakelar serat optik), sistem digital, TV kabel dan telepon. APC umumnya digunakan dalam aplikasi RF optik panjang gelombang tinggi seperti CATV, serta aplikasi pasif optik, seperti struktur jaringan PON atau LAN optik pasif.
