Apakah Anda tahu cara menghubungkan serat tunggal 4CH DWDMmux demuxdengan transceiver dan switch, diagram topologi seperti gambar di bawah ini? Mari saya tunjukkan langkah demi langkah.
Langkah 1: Siapkan semua bahan
Sebelum terhubung, gunakan Absolute alcohol untuk membersihkan kabel patch serat optik.
Kemudian gunakan Fibre End-face Visual Inspector untuk memeriksa. Pastikan bersih sebelum menghubungkan.
Hindari mengotori MUX DEMUX dan transceiver optik. Siapkan pengukur daya optik untuk memeriksa apakah terhubung dengan baik.
Siapkan Transceiver DWDM
Siapkan 4CH Mux Demux
Langkah 2: Gunakan kabel patch untuk menyambungkan MUX dan transceiver optik (sakelar/peralatan)
① Di situs, Masukkan C21 SFP Ke port sakelar, Gunakan kabel patch, sambungkan port C21 SFP Tx ke port MUX C21, port C21 SFP Rx ke port MUX C22
② Anda dapat menggunakan pengukur daya untuk menguji Port COM, ini dapat menguji daya transmisi optik. Jika COM dapat menerima cahaya, tunjukkan MUX baik-baik saja, transceiver SFP juga baik-baik saja, dan koneksi Anda baik-baik saja.
③ Di situs B, Masukkan C22 SFP ke port switch, Gunakan kabel patch untuk menghubungkan C22 SFP Tx terhubung ke port DEMUX C22, C22 SFP Rx terhubung ke DEMUX C21

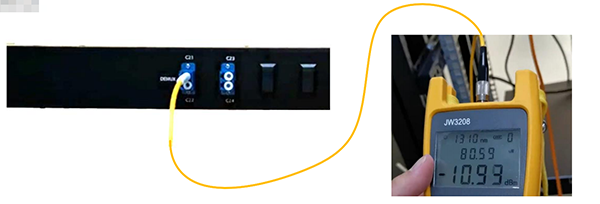

④ Anda dapat menggunakan meteran listrik untuk mengujiDEMUXPort C21, ini adalah daya optik Rx. Pastikan cahayanya<-8~-22, This means C21 channel connection is ok. You use can same method to test C22, C23, C24 connection.
⑤ Masukkan C23 SFP ke sakelar, Gunakan kabel patch untuk menghubungkan port C23 SFP Tx ke port MUX C23, port C23 SFP Rx terhubung ke port Mux C24.
Masukkan C24 SFP ke sakelar, Gunakan kabel patch untuk menghubungkan port C24 SFP Tx ke port DEMUX C24, port C24 SFP Rx terhubung ke port DEMUX C23.
