Untuk solusi berkinerja tinggi dan hemat biaya pendek adalah pilihan pertama untuk penerapan jaringan pengguna. Penerapan jaringan 40G instan, kabel kecepatan tinggi QSFP + DAC dan kabel optik aktif QSFP + AOC berbiaya rendah dan efisiensi tinggi, dan banyak digunakan di jaringan perusahaan dan pusat data, seperti koneksi antara switch dan server. Apa yang Anda ketahui tentang kedua jenis kabel ini? Apa perbedaan antara kabel kecepatan tinggi QSFP + DAC dan kabel aktif AOC? Apa' perbedaan antara kedua jenis kabel ini dan modul optik + QSFP yang dihubungkan dengan serat optik?
Apa itu kabel kecepatan tinggi QSFP + DAC?
Kabel kecepatan tinggi 40G QSFP + DAC adalah kabel biaksial berkecepatan tinggi dengan konektor QSFP + di kedua ujungnya. Kabel ini terutama mengadopsi konduktor berlapis perak, kawat inti isolasi dari bahan poliolefin berbusa fisik, dan pelindung pasangan kawat atau pelindung total. Umumnya, pengukur kawat dari kabel berpelindung (diameter kabel tembaga) adalah antara 24 dan 30awg. Semakin besar nilai pengukur kawat, semakin tinggi nilai kawat melalui lubang, semakin kecil diameter kawat. Oleh karena itu, semakin panjang kabel kecepatan tinggi DAC, semakin kecil ukuran kabelnya. Ini secara efektif dapat mengurangi hilangnya transmisi sinyal, yaitu, semakin kecil nomor pengukur kabel, semakin jauh jarak transmisi.
QSFP + jenis DAC
QSFP + Kabel kecepatan tinggi DAC dapat dibagi menjadi dua jenis: aktif dan pasif. Kabel kecepatan tinggi QSFP + DAC pasif tidak memiliki chip driver, sehingga dapat mengirimkan sinyal tanpa penggerak energi listrik, dan sinyal tidak akan diperkuat atau diseimbangkan selama proses transmisi. Secara umum, jarak transmisi maksimum kabel kecepatan tinggi QSFP pasif + DAC adalah 7 meter, sedangkan kabel kecepatan tinggi QSFP + DAC aktif memiliki chip driver untuk pengkondisian sinyal, jadi jarak transmisinya sedikit lebih panjang, sekitar 10 meter atau bahkan lebih panjang.
Penerapan QSFP + DAC
Saat ini, kabel kecepatan tinggi QSFP + DAC di pasaran mencakup kabel kecepatan tinggi 40G QSFP + ke QSFP + DAC dan kabel kecepatan tinggi 40G QSFP + hingga 4 * SFP {{ 9}} kabel cabang berkecepatan tinggi. Skenario penerapan kedua jenis kabel kecepatan tinggi QSFP + DAC ini berbeda. Diantaranya, kabel berkecepatan tinggi QSFP + ke QSFP + DAC terutama digunakan untuk koneksi langsung tautan 40G jarak pendek, seperti sakelar 40G dan koneksi langsung kartu jaringan 40G; sedangkan kabel berkecepatan tinggi DAC cabang QSFP + hingga 4 * SFP + dapat membagi sinyal 40G menjadi empat sinyal 10G, jadi ini terutama digunakan untuk peningkatan jaringan 10G-40G.
Apa itu kabel optik aktif QSFP + AOC?
QSFP + Kabel optik aktif AOC terdiri dari serat optik dan dua konektor QSFP + (satu di setiap ujung). Serat optik kabel optik aktif QSFP + AOC adalah serat optik multimode, dan sambungan QSFP + pada kabel optik aktif QSFP + AOC sebenarnya adalah modul optik QSFP +. Oleh karena itu, struktur dan harga kabel optik aktif QSFP + AOC lebih kompleks dan mahal daripada kabel kecepatan tinggi QSFP + DAC. QSFP + Kabel optik aktif AOC membutuhkan catu daya eksternal untuk mewujudkan konversi sinyal listrik dan sinyal optik, dan jarak transmisi maksimum dapat mencapai 100 meter.
QSFP + jenis AOC
Saat ini, industri telah meluncurkan berbagai kabel optik aktif QSFP + AOC untuk berbagai skenario aplikasi transmisi 40G, termasuk tiga jenis (arus utama) kabel optik aktif 40G QSFP + AOC, 40G QSFP {{5} } ke 4 * SFP + kabel optik cabang aktif dan kabel optik cabang aktif 40G QSFP + ke 8 * LC (yaitu kabel optik cabang aktif 40G QSFP + ke 4 * duplex LC). Selain itu, beberapa pemasok juga dapat memberikan layanan yang disesuaikan untuk kabel optik cabang aktif 40G QSFP + hingga 8 * SC / ST / FC.
Penerapan QSFP + AOC
QSFP + Kabel optik aktif AOC adalah solusi hemat biaya, yang dapat digunakan untuk interkoneksi dua sakelar 40G. Kabel optik cabang aktif 40G QSFP + cocok untuk peningkatan jaringan 10G-40G. Perlu diperhatikan bahwa kabel optik cabang aktif 40G QSFP + hingga 8 * LC memerlukan empat modul optik 10G SFP + untuk menyambungkan konektor dupleks LC.
Apa perbedaan antara QSFP + DAC dan QSFP + AOC?

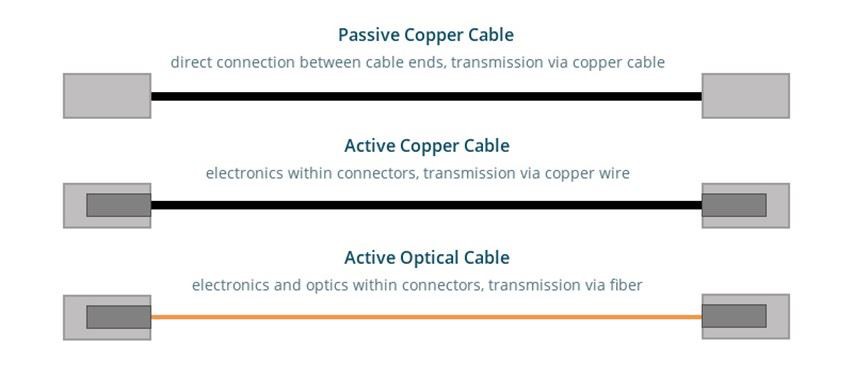

Prinsip bekerja
Karena struktur QSFP + DAC dan QSFP + AOC yang berbeda, prinsip kerjanya juga berbeda. Baik QSFP pasif maupun aktif + DAC dapat menggunakan kabel tembaga untuk transmisi sinyal. QSFP + DAC pasif dapat langsung mengirimkan tanpa penyesuaian sinyal, dan QSFP + DAC yang aktif dapat memperkuat dan kemudian mengirimkan sinyal dengan chip driver yang terpasang di dalam. Transmisi sinyal QSFP + AOC diselesaikan oleh serat optik, dan hanya dapat merealisasikan konversi sinyal listrik menjadi sinyal optik dan kemudian menjadi sinyal listrik dengan bantuan catu daya eksternal.
Jarak transmisi
Dapat dilihat dari atas bahwa kabel optik aktif QSFP + AOC mentransmisikan sinyal melalui serat optik, sedangkan kabel kecepatan tinggi QSFP + DAC mentransmisikan sinyal melalui kabel tembaga. Oleh karena itu, kapasitas transmisi kabel optik aktif QSFP + AOC lebih kuat daripada kabel kecepatan tinggi QSFP + DAC, dan jarak transmisi maksimum sekitar 100 meter. Pada saat yang sama, QSFP + AOC memiliki radius tekukan yang lebih kecil dan perutean yang lebih fleksibel.
Biaya
Dalam hal struktur, QSFP + DAC memiliki struktur sederhana dan sedikit komponen, dan biayanya biasanya lebih rendah daripada QSFP + AOC.
