9-papan WSS dimensi
1) Diagram skema struktur internal papan WSS ditunjukkan pada gambar 1, dan papan menempati 1/2 slot. diperlukan BA dan PA bawaan, VOA bawaan sebelum input PA; OCM, OTDR bawaan opsional.
2) Kisaran penguatan BA adalah 15~25dB; penguatan PA1 mencakup setidaknya 15~25dB, dan penguatan PA2 mencakup setidaknya 22~35dB. Untuk persyaratan kinerja BA dan PA.
3) Untuk titik pemantauan daya, lihat posisi ikon PD pada gambar 2 diagram struktur internal papan; nilai kalibrasi keluaran BA dikalibrasi ke port LINE OUT; sisi masukan PA melaporkan dua nilai daya masukan.
Nilai kalibrasi input VOA dikalibrasi ke port LINE IN, dan nilai kalibrasi input EDFA adalah nilai terukur pada port LINE IN dikurangi nilai atenuasi VOA dan kehilangan penyisipan kopling antara sisi penerima VOA. OSC dan jalur optik utama. Penskalaan masukan BA dan penskalaan keluaran PA harus ditentukan.
4) Papan tersebut menyediakan dua buah lampu indikator, minimal tiga warna yaitu merah, kuning, dan hijau. Indikator STAT digunakan untuk menunjukkan status pengoperasian papan, dan indikator LINE digunakan untuk menunjukkan status port optik dari port yang bersangkutan.
1 Diagram skema struktur internal papan WSS 9-dimensi

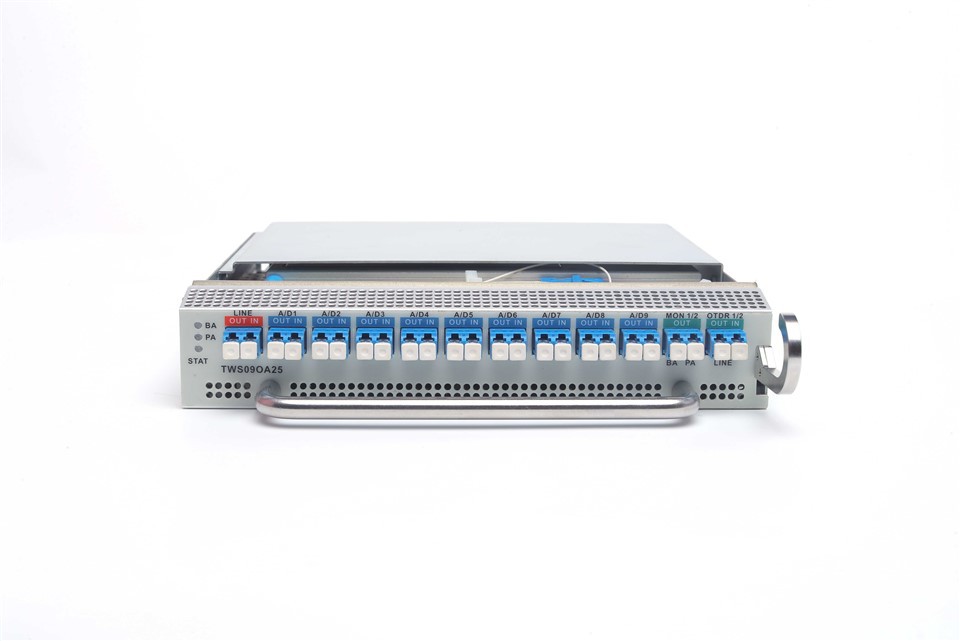

9-diagram panel papan WSS dimensi
Spesifikasi Modul WSS
