Fungsi
● Amplifikasi keseluruhan sinyal optik C-band
● Mencakup rentang panjang gelombang 1528 ~ 1565nm
● Sistem pendukung untuk mencapai transmisi repeater radio penampang yang berbeda
Menyorot
● Rentang panjang gelombang pengoperasian yang luas: 1528nm~1565nm
● Tiga aplikasi C-Band Amplifier Optik:
Pemacu
Di barisan
Pra-penguat
● Angka kebisingan rendah: tipikal: 5dB
● Mendapatkan kerataan yang luar biasa
● Beberapa mode pengoperasian:
Penguatan AGC yang dapat disesuaikan
Keluaran APC dapat disesuaikan
Tegangan ACC dapat disesuaikan
● Akses tahap menengah untuk DCM atau OADM
● Saluran OSC opsional untuk manajemen jarak jauh
● Port MON, pemantauan daya optik online dan OSNR

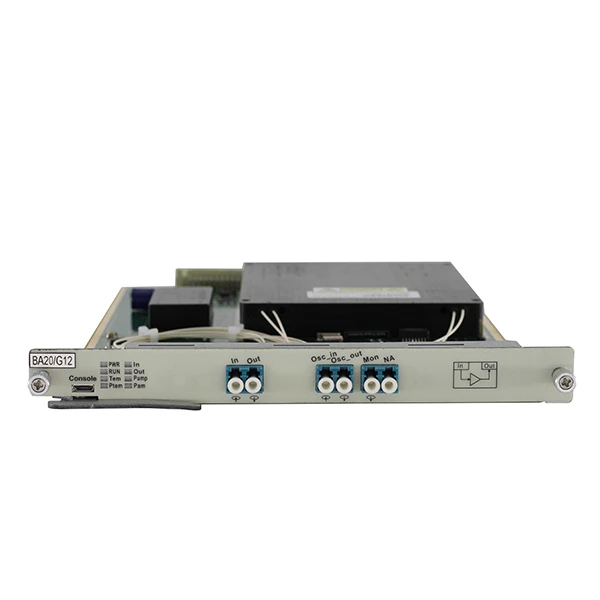

Penguat penguat beroperasi di sisi transmisi tautan. Ini memiliki daya masukan tinggi, daya keluaran tinggi, dan penguatan optik sedang. Booster dirancang untuk memperkuat daya input optik agregat untuk perluasan jangkauan.
Spesifikasi
Sasis Seri HT6000 adalah fondasi untuk menerapkan dan mengelola solusi media campuran multi-layanan HTF.
|
Parameter |
Minimal. |
Ketikical |
Maks. |
Satuan |
|
|
Panjang Gelombang Operasi |
1528 |
|
1565 |
nm |
|
|
Daya Keluaran |
|
|
22 |
dBm |
|
|
Memperoleh |
8 |
|
33 |
dB |
|
|
Daya Masukan |
BA |
-10 |
|
Output Maks - Keuntungan |
dBm |
|
PA/LA |
（Masukan Maks.-29） |
|
Output Maks - Keuntungan |
||
|
Gambar Kebisingan |
|
5.0 |
|
dB |
|
|
Dapatkan Kerataan |
|
1.0 |
|
dB |
|
|
Ambang Masukan |
-34 |
|
Dapat disesuaikan |
dBm |
|
|
Kerugian Ketergantungan Polarisasi |
|
|
0.3 |
dB |
|
|
Keuntungan Ketergantungan Polarisasi |
|
|
0.4 |
dB |
|
|
Dispersi Mode Polarisasi |
|
|
0.5 |
hal |
|
|
Kebocoran Daya Pompa |
|
|
-29 |
dBm |
|
|
Mengembalikan kerugian |
45 |
|
|
dB |
|
|
Ukuran EDFA |
191 (W) x 253 (D) x 20 (H) |
mm |
|||
|
Lingkungan |
Suhu Operasional |
-10 derajat ~ 60 derajat |
derajat |
||
|
Suhu Penyimpanan |
-40 derajat ~ 80 derajat |
derajat |
|||
|
Kelembaban relatif |
5% ~ 95% Tanpa kondensasi |
|
|||
|
Konsumsi daya |
Kurang dari atau sama dengan 15 |
W |
|||
Modul Umum
|
Model |
Keterangan |
Dapatkan dB |
Output Maks dBm |
Min.Masukan dBm |
Maks.Masukan dBm |
Ketik.NF dB |
|
PemacuApenguat |
||||||
|
BA16/G12 |
Booster, Max.Output 16dBm, Dapatkan 12dB, Dengan OSC |
12dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA16/G12NS |
Booster, Max.Output 16dBm, Gain 12dB, Tanpa OSC |
12dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA20/G12 |
Booster, Output Maks 20dBm, Penguatan 12dB, Dengan OSC |
12dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA20/G12NS |
Booster, Max.Output 20dBm, Gain 12dB, Tanpa OSC |
12dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA16/G12V |
Booster, Output Maks 20dBm, Penguatan 12dB, Dengan OSC |
12±5dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA16/G12VNS |
Booster, Max.Output 20dBm, Gain 12dB, Tanpa OSC |
12±5dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA20/G12V |
Booster, Output Maks 20dBm, Penguatan 12dB, Dengan OSC |
12±5dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA20/G12VNS |
Booster, Max.Output 20dBm, Gain 12dB, Tanpa OSC |
12±5dB |
20dBm |
-10dBm |
8dBm |
5dB |
Platform Transmisi Cerdas Berkapasitas Sangat Besar, Sasis Seri HT6000
