Jumper cabang digunakan untuk membagi konektor 12 inti terminal kabel optik batang menjadi konektor inti tunggal atau inti ganda. Konektor MPO / MTP dihubungkan dengan kabel optik tulang punggung, dan konektor inti tunggal atau inti ganda di ujung lainnya dapat menyediakan konektor cabang yang berbeda, yang lebih mudah untuk menghubungkan peralatan.
Konektor 1 diakhiri dengan koneksi kontak gaya push-on multi-serat MPO yang Kompatibel dengan MTP. Konektor 2 di diakhiri dengan 8, ferrule keramik, konektor kabel serat optik gaya LC. Kontak Lc Simplex memiliki ferrule keramik 1,25 mm untuk penyelarasan inti serat yang optimal dan konektivitas yang andal dalam rumah faktor bentuk kecil yang ringkas dan mudah dikelola&di lingkungan kabel dengan kepadatan tinggi. Memiliki 8 konektor LC Simplex individu setara dengan 4 konektor serat Duplex. Konektor multi-serat MPO / MTP QSFP memiliki inti serat 8 x 50/125 yang dipecah menjadi 8 kabel patch serat simpleks individu di ujung lain dari 8 rakitan distribusi serat. Setiap kabel pelarian Simplex berwarna Aqua, 18 inci, memiliki jaket berdiameter luar 2.0mm.
fitur
Mata yang menarik disediakan sebagai opsi untuk melindungi ujung serat selama pemasangan
Kerugian penyisipan rendah, kerugian pengembalian tinggi
Kompatibilitas yang baik
Presisi tinggi dari dimensi mekanis
Keandalan dan stabilitas tinggi
PC, APC, UPC opsional, panjang kabel opsional
Spesifikasi Produk
Konektor A | MPO Wanita (tanpa pin) | Konektor B | LC UPC Duplex |
Mode Serat | OM4 (OM3) 50 / 125μm | Panjang gelombang | 850 / 1300nm |
Konektor MPO IL | Maks 0,35dB (Biasa 0,15dB) | Konektor LC IL | ≤0.2dB |
Konektor MPO RL | ≥20dB | Konektor LC RL | ≥20dB |
Atenuasi pada 850nm | ≤2.3dB / km | Atenuasi pada 1300nm | ≤0.6dB / km |
Jaket OD | 3,0 mm | Diameter Fan-Out | 2.0mm |
Pemasangan Beban Tarik | 100 N | Beban Tarik Jangka Panjang | 50 N |
Jaket Kabel | LSZH | Jumlah Serat | 12 Serat |
Suhu Operasional | -10 ° C sampai +70 ° C | Suhu Penyimpanan | -40 ° C sampai +85 ° C |
Jadikan Kabel Breakout MPO Pilihan Anda untuk Jaringan Serat Densitas Tinggi
Konektor Elite MPO memastikan transmisi sinyal yang stabil
Sederhanakan pemasangan kabel jaringan di pusat data kepadatan tinggi
Memungkinkan peningkatan kapasitas dan kemudahan pengelolaan kabel

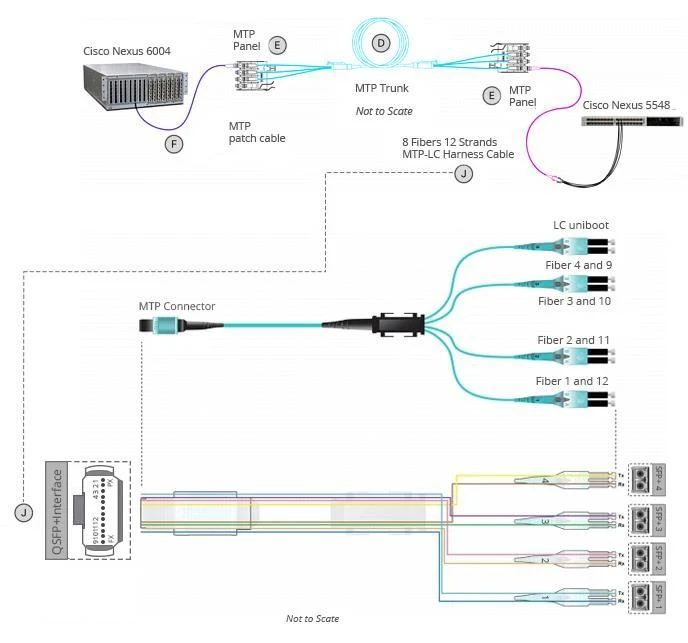

Menurut standar yang berbeda, jumper serat optik MPO-LC dibagi menjadi beberapa jenis. Menurut jumlah inti serat, jumper serat MPO-LC dibagi menjadi jumper serat mode tunggal MPO-LC dan jumper serat multi-mode MPO-LC. Menurut konektor di kedua ujungnya, terutama ada dua konfigurasi jumper serat optik MPO-LC. Salah satunya adalah sambungan antara MPO-LC dan MPO-LC, yang biasanya disebut sebagai kabel patch serat tulang punggung MPO-LC. Yang lainnya adalah MPO dihubungkan ke konektor LC / FC / SC / ST standar (biasanya MPO-LC), yang biasa disebut sebagai kabel patch serat cabang MPO-LC atau kabel patch serat MPO-LC fan out. Desain konektor MPO-LC yang kompak membuat jumlah jumper MPO-LC semakin banyak. Yang paling umum digunakan adalah 12 inti dan 24 inti. Ukurannya sama dengan konektor SC dan dapat menyediakan hingga 12 serat atau 24 serat, menghemat ruang di kartu sirkuit dan rak.
Kabel patch serat MPO-LC dapat digunakan dalam berbagai aplikasi. Misalnya: jaringan tulang punggung, distribusi serat optik, lingkungan pusat data kepadatan tinggi, gudang, terminal kabel pita, pengaturan pemeliharaan cepat dan solusi sistem pemutaran, dan interaksi optik paralel antar server.
FAQ
Q: Apa min order Anda?
A: Untuk mencapai pelanggan' kepuasan, kami menerima pesanan sampel, bahkan satu potong.
T: Apa lead time Anda untuk bulks?
A: Sejauh ini, untuk pesanan massal dalam 1000 pcs, waktu pengiriman kami sekitar satu minggu.
T: Apa metode pembayaran Anda?
A: T / T, dll. Kita bisa berdiskusi lebih lanjut.
T: Apakah serat lebih sulit dipasang daripada tembaga?
J: Tidak, Fiber sesederhana itu, dan terkadang lebih mudah, dipasang daripada tembaga. Selain itu, kabel serat optik lebih kuat, lebih ringan, dan lebih kecil dari desain kabel tembaga yang sebanding, dan ada beberapa batasan perutean, terutama di area dengan kabel daya listrik lainnya.
