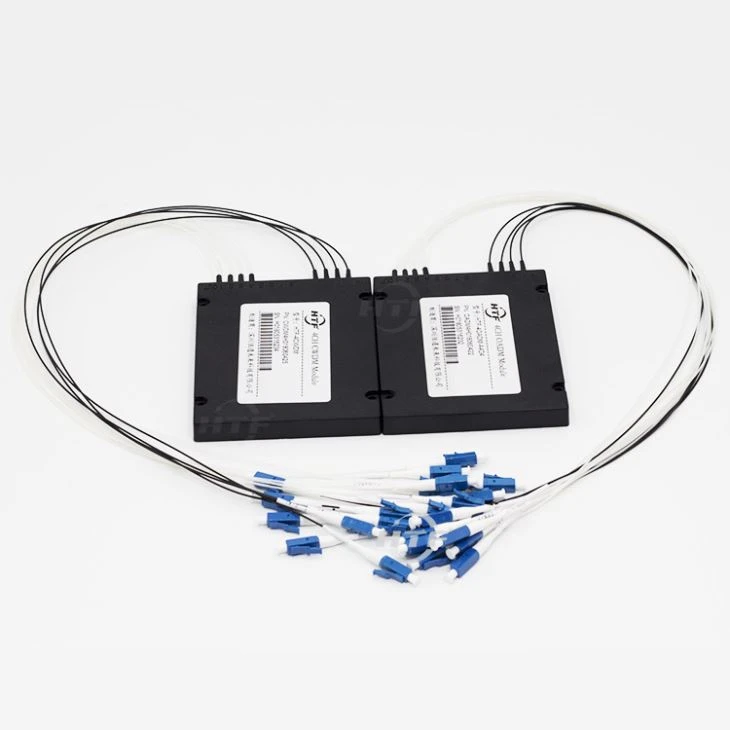

telekomunikasi optik Optik Tambahkan Drop Single Fiber Double Sided
fitur
● Optical add/drop multiplexing (OADM)
● Faktor bentuk kompak mandiri-1U, Mudah dipasang
● Pasif OADM menambahkan/menjatuhkan 1/2/4/8 saluran di situs jarak jauh
● Kehilangan penyisipan rendah untuk saluran CWDM
● satu sisi (Timur atau Barat) dan dua sisi (Timur dan Barat
● Benar-benar pasif, tidak memerlukan daya atau perawatan
● Ideal untuk struktur cincin CWDM atau aplikasi rantai daisy
Aplikasi
transmisi CWDM
Metro dan jaringan jarak jauh
Optimalisasi serat CWDM point-to-point
Optimalisasi serat CWDM tambahkan / lepas linier
Spesifikasi Optik
Parameter | Nilai | ||||
Nomor Saluran | 1CH | 2CH | 4CH | 8CH | |
Panjang Gelombang Saluran | Kisi ITU | ||||
Spasi Saluran | CWDM (20nm) | ||||
Akurasi panjang gelombang tengah (nm) | ±6.5 | ||||
Saluran Passband (@-0.5dB bandwidth (nm) | ＞14 | ||||
Kerugian Penyisipan (dB) | Masuk—Lepas@jatuhkan | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 |
Tambah---Keluar@tambah | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 | |
Masuk--keluar@lainnya | ＜1.3 | ＜1.8 | ＜2.0 | ＜2.4 | |
Tambahkan/Lepaskan Riak Saluran (dB) | & lt;0.3 | ||||
Isolasi @Tambah/Lepaskan Saluran | Berdekatan | & gt;30 | |||
Tidak berdekatan | & gt;45 | ||||
Sensitivitas Suhu Kehilangan Penyisipan (dB/℃) | & lt;0,005 | ||||
Pergeseran Suhu Panjang Gelombang (nm/℃) | & lt;0,002 | ||||
Rugi Ketergantungan Polarisasi (dB) | & lt;0,1 | ||||
Dispersi Mode Polarisasi (ps) | & lt;0,1 | ||||
Directivity (dB) (Input untuk menambah, Output untuk drop) | & gt;50 | ||||
Rugi Pengembalian (dB) | & gt;45 | ||||
Penanganan Daya Maksimum (mW) | 500 | ||||
Daftar Saluran
| saluran ITU no. | Panjang gelombang | saluran ITU no. | Panjang gelombang |
27 | 1270nm/1271nm | 45 | 1450nm/1451nm |
29 | 1290nm/1291nm | 47 | 1470nm/1471nm |
31 | 1310nm/1311nm | 49 | 1490nm/1491nm |
33 | 1330nm/1331nm | 51 | 1510nm/1511nm |
35 | 1350nm/1351nm | 53 | 1530nm/1531nm |
37 | 1370nm/1371nm | 55 | 1550nm/1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm/1571nm |
41 | 1410nm/1411nm | 59 | 1590nm/1591nm |
43 | 1430nm/1431nm | 61 | 1610nm/1611nm |
Pertanyaan& Jawaban
Q1: Berapa banyak saluran data yang dapat menambah atau menjatuhkan batang serat?
A2: Modul OADM pasif dapat menambah atau menghapus 1, 2, 4, 8 saluran data di titik mana pun di sepanjang batang.
Ini dapat mencapai penambahan dan penurunan data 1 ~ 8CH dua arah dengan serat ganda.
Q2: Berapa' ukuran kemasan untuk OADM?
A3: OADM ini dapat digunakan sebagai perangkat meja yang berdiri sendiri atau dipasang di ruang 1 unit dengan 19" rak data.
Q3: OADM apa yang bisa kita miliki?
(1) serat tunggal CWDM satu sisi, Timur atau Barat
(2) Serat Tunggal CWDM OADM dua sisi, Timur dan Barat
(3) Rak OADM 1U satu sisi Serat Ganda, Timur atau Barat
(4) CWDM Dual Fiber dua sisi OADM 1U 19 inci Rak, Timur dan Barat
