Fitur
● Optical add/drop multiplexing (OADM)
● OADM pasif menambah/menjatuhkan 1/2/4/8 saluran di situs jarak jauh
● Insertion loss rendah untuk saluran CWDM
● Satu sisi atau dua sisi
● Sepenuhnya pasif, tidak memerlukan daya atau pemeliharaan
● Ideal untuk struktur cincin CWDM atau aplikasi rantai daisy
● Meningkatkan pembuangan kapasitas dalam situasi terbatas serat
● Menghemat atau mengklaim kembali serat dengan CWDM
● Solusi biaya terendah di pasar
Spesifikasi Optik

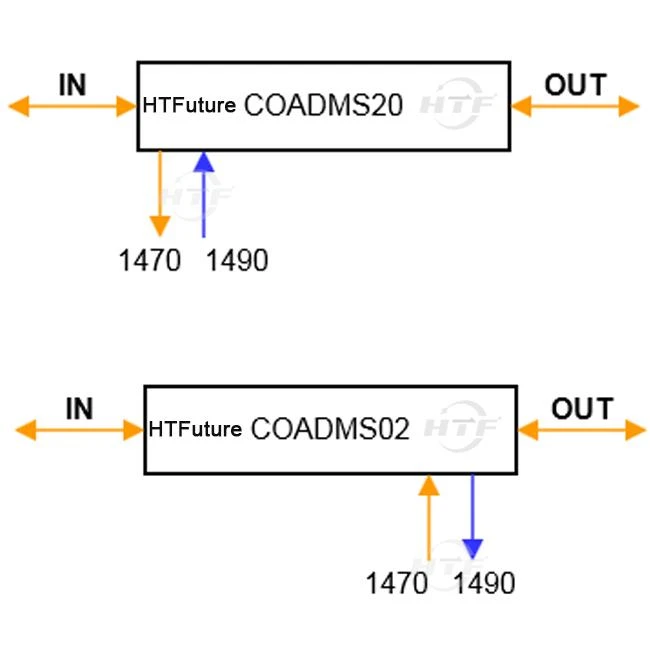

Modul OADM satu sisi serat tunggal CWDM
Q1: Apa Fitur OADM CWDM/DWDM?
Optical drop/pass dan drop/insert dari satu saluran CWDM/DWDM untuk konfigurasi point to point, ring atau bus Perangkat yang sepenuhnya pasif, tidak perlu catu daya Transceiver berbiaya rendah berlaku, peralatan yang ada masih dapat digunakan Sepenuhnya transparan untuk semua data tarif dan protokol Hingga 10 Gbit/dtk per saluran Sesuai dengan standar ITU-T CWDM/DWDM
T2: Jenis OADM apa yang Anda miliki?
Modul HTFuture CWDM OADM tersedia dalam paket Field Module ABS Plastic Box, 19" Rack Mount Chassis dan LGX Metal Cassette Box. Konfigurasi yang tersedia adalah saluran 1, 2, 4, 8, dan 16. Semua modul memberikan kinerja optik yang sangat baik dan tinggi keandalan untuk kemudahan penanganan serat dan solusi hemat daya.
T3: Apakah Anda memiliki 8-Saluran MUX/DEMUX?
Ya, 8-Saluran CWDM MUX/DEMUX (CWDM-MUX-8=) memungkinkan Anda untuk membuat multipleks/demultipleks delapan saluran terpisah menjadi satu pasang serat. Serat ganda digunakan untuk jaringan dan koneksi GBIC. Delapan panjang gelombang yang tersedia adalah 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, dan 1610nm.
Q4: Tentang OADM?
OADM dapat dianggap sebagai jenis koneksi silang optik tertentu, banyak digunakan dalam sistem multiplexing divisi panjang gelombang (WDM) untuk multiplexing dan merutekan sinyal serat optik. Mereka secara selektif menambah dan menjatuhkan individu atau set saluran panjang gelombang dari aliran multi-saluran multiplexing (DWDM) divisi panjang gelombang padat. OADM digunakan untuk mengakses bagian bandwidth dalam domain optik dengan biaya efektif yang dilewatkan melalui amplifier in-line dengan jumlah minimum elektronik.
T5: Apa itu mode pasif dan aktif OADM?
OADM memiliki mode pasif dan aktif tergantung pada panjang gelombang. Dalam OADM pasif, penambahan dan penurunan panjang gelombang ditetapkan terlebih dahulu sementara dalam mode dinamis, OADM dapat diatur ke panjang gelombang apa pun setelah pemasangan. OADM pasif menggunakan filter WDM, fiber grating, dan panduan gelombang planar dalam jaringan dengan sistem WDM. OADM dinamis dapat memilih panjang gelombang apa pun dengan menyediakan sesuai permintaan tanpa mengubah konfigurasi fisiknya. Ini juga lebih murah dan lebih fleksibel daripada OADM pasif. Dynamic OADM dipisahkan menjadi dua generasi.
T6: Tiga tahap apa yang termasuk dalam OADM tipikal?
Sebuah OADM tipikal terdiri dari tiga tahap: demultiplexer optik, multiplexer optik, dan di antaranya adalah metode untuk mengkonfigurasi ulang jalur antara demultiplexer optik, multiplexer optik, dan satu set port untuk menambah dan menjatuhkan sinyal. MUX menggandakan saluran panjang gelombang yang melanjutkan dari port DEMUX dengan yang dari port tambahan, ke serat keluaran tunggal, sedangkan DEMUX memisahkan panjang gelombang dalam serat input ke port. Konfigurasi ulang dapat dicapai dengan panel tambalan serat atau dengan sakelar optik yang mengarahkan panjang gelombang ke MUX atau ke port drop. Semua jalur cahaya yang langsung melewati OADM disebut jalur cahaya cut-through, sedangkan yang ditambahkan atau dijatuhkan pada node OADM disebut jalur cahaya tambah/turun.
